FB-55: Regulador de voltaje y protector de batería

Descripción

El regulador de voltaje y protector de batería modelo FB-55 es una unidad compacta y liviana especialmentediseñadapara sistemas de balizamiento con paneles solares y baterías, con opción para alimentación de 220V 50HZ.

Su función primordial es administrar la energía generada por el panel solar, recibiéndola y dosificándola en los parámetros adecuados para una recarga óptima de la batería.
Ofrece la posibilidad de setear 4 umbrales de tensión, fijando rangos para fondo (carga máxima), flote (mantenimiento), corte y reposición por protector. A diferencia de los equipos importados posee una función adicional para desconexión instantánea por baja tensión, en los casos que el valor llegue a 9 VCC.
Mantiene memorizada la tensión de carga dentro de los márgenes elegidos, a fin de evitar tanto sobrecargas como descargas excesivas.
La regulación es totalmente independiente de los niveles individuales de fondo, mantenimiento, corte y reposición, lo cual facilita las tareas de ajuste y otorga flexibilidad para la elección de los umbrales de tensión, por medio de dos indicadores(LEDs) en color verde y rojo.
Los umbrales se seleccionan mediante presets multivueltas de precisión, proporcionando una calibración exacta.

En caso de producirse eventualmente algún cortocircuito, el regulador de voltaje y protector de batería FB-55, deja instantáneamente fuera de servicio a la batería protegiéndola de las descargas profundas que irremediablemente acortan la vida útil de la misma.
Posee interruptores de estado sólido, sin contactos móviles, brindándole al equipo máxima confiabilidad.

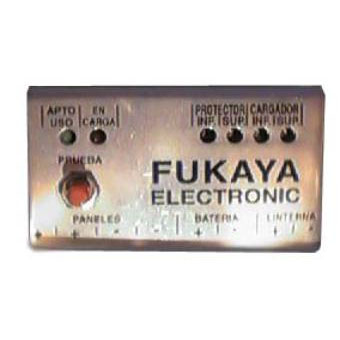

Construido en caja estanca de aluminio, frente serigrafiado con indicación de conexiones a borneras con capacidad para cables envainados de 8mm de diámetro. Entradas independientes para los cables provenientes del panel solar, batería y linterna.

Todo el conjunto está desarrollado con lógica discreta, procurando un mantenimiento simple y una fácil reparación con bajo costo. Evitando reemplazos innecesarios de la unidad.

CARACTERISTICAS TECNICAS

Construcción

Caja estanca de aluminio.

Tensión de entrada en vacío

Hasta 25VCC

Corriente máxima de carga

10 A

Tensión nominal de batería

12VCC

Tensión de fondo

Ajustable entre 12 y 16VCC

Tensión de mantenimiento

Ajustable entre 12 y 16VCC

Tensión de corte de protector

Ajustable entre 10 y 16VCC

Tensión de reposición del protector

Ajustable entre 10 y 16VCC

Corriente máxima de salida

12 A

Consumo propio

Menor de 8 mA

Período de interrogación

Aproximadamente 30 seg +/- 10%

Tensión de desconexión instantánea

9VCC

Características principales

Regulación de umbrales. Apto para baterías de plomo-ácido como electrolito absorbido.
Posee corte por baja tensión y es fácilmente reparable.
